交叉滚柱导轨VR型将精密滚柱互相垂直排列的保持架,是只在轨道的V形沟槽上移动行程1/2的小型高刚性直线运动系统。 在VR型中,精密滚柱互相直交地组合在一起的滚柱保持器与设置在专用轨道上的90V形沟槽滚动面组合起来使用。通过将2列滚柱导轨平行地装配,使导轨系统能承受4个方向的负荷。而且,因能向交叉滚柱导轨施加预压,从而能获得无间隙且高刚性、动作轻快的滑动机构.

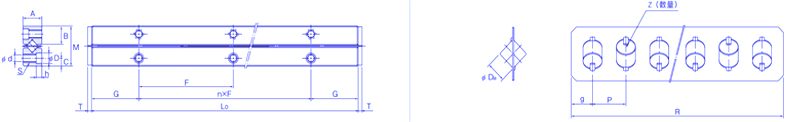

THK-VR3系列型号尺寸图表
THK交叉滚柱导轨的特长
1.有限行程直线运动:由于滚子相对于导轨以导轨运行速度的1/2进行运动，如果没有限位，达到一定行程后，滚子及其保持架将会脱离导轨，交叉滚子导轨的运动是一种有限行程直线动。
2.可以承受多向载荷及扭矩：间隔交叉布置的滚柱，无论负荷来自哪一个方向，总能有半数的滚柱可以用来承载，因此，交叉滚子导轨可以承受多向载荷及扭矩。由此可知，交叉滚子导轨的承载能力与其滚子数目呈正相关关系。
3.可以根据随时调整预紧：调节导轨条的侧向压紧装置可以随时改变交叉滚子导轨运动机构的预紧程度。
4.高刚性运动：交叉滚柱与导轨之间为线性接触，滚柱本身具有优越的刚性表现。同时，通过调节预紧程度及选择更多滚子，交叉滚子导轨可以实现高刚性运行。
5.摩擦阻力小，运行平稳，顺畅：滚子与导轨之间保持滚动摩擦，这使得交叉滚子导轨摩擦阻力系数可以小到1‰甚至更高。由于滚柱及导轨面构造形状简单，在工艺上比较容易获得极高的精度，因此，交叉滚子导轨比起其他导向方式而言，更容易获得运行平稳，顺畅的特性。
6.启动力小，疲劳寿命及精度寿命长，特别适合短行程快速往返运动
7.直线精度高，响应快，适合亚微米甚至更高分辨率的精细调节。
实物图：
交叉滚柱导轨常应用于固晶机、点胶设备、自动化设备、OA机器及其周边机器、测定器、印刷基板开孔机，精密机器，光学测试仪、光学工作台、操纵机构、X 射缐装置等的滑座部分，检验类设备的加样运动系统，CT的检查床，X光机等医疗设备等。
本公司长期供应THK直线导轨、滚珠丝杠、线性模组，保证及时供应客户所需产品和配套的技术支持。
详情请咨询------东莞市格阳机电设备有限公司
