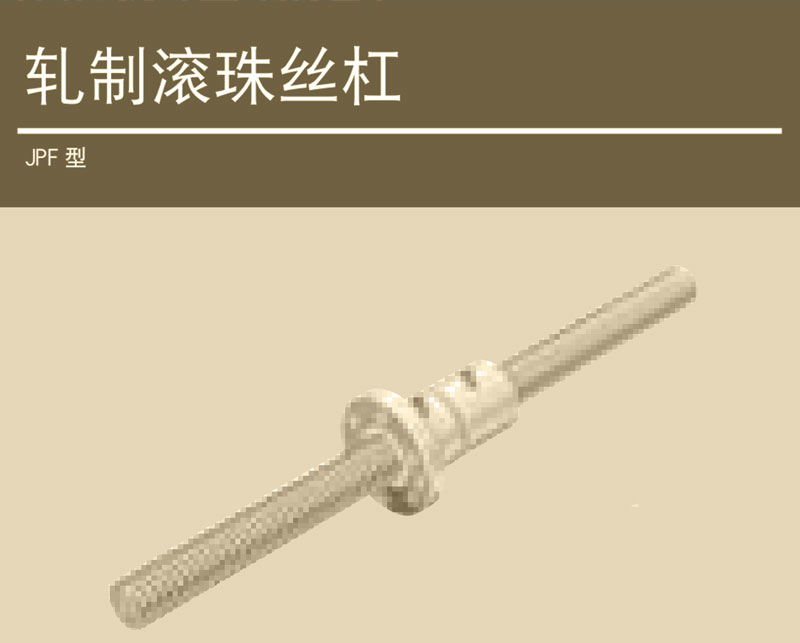

优势特点：THK轧制滚珠丝杠是一种价格低廉的进给丝杠它利用精密滚轧成形以及经特殊表面研磨而成的丝杠轴 取代了精密滚珠丝杠中所使用的昂贵的研磨丝杠轴。
THK-JPF系列型号尺寸图表
单位：mm
|
丝杠轴外径 d |
导程 Ph |
公称型号 |
钢 球 中心直径 dp |
沟槽谷径
dc |
负荷圈数 列×圈 |
基本额定负荷 |
|
||
|
Ca kN |
C0a kN |
外径 D |
|||||||
|
14 |
4 |
JPF |
1404-4 |
14.4 |
11.5 |
2×1 |
2.8 |
5.1 |
26 |
|
5 |
JPF |
1405-4 |
14.5 |
11.2 |
2×1 |
3.9 |
8.6 |
26 |
|
|
16 |
5 |
JPF |
1605-4 |
16.75 |
13.5 |
2×1 |
3.7 |
8.2 |
30 |
|
20 |
5 |
JPF |
2005-6 |
20.5 |
17.2 |
3×1 |
6 |
16 |
34 |
|
25 |
5 |
JPF |
2505-6 |
25.5 |
22.2 |
3×1 |
6.9 |
20.8 |
40 |
|
10 |
JPF |
2510-4 |
26.8 |
20.2 |
2×1 |
11.4 |
24.5 |
47 |
|
|
28 |
5 |
JPF |
2805-6 |
28.75 |
25.2 |
3×1 |
7.3 |
23.9 |
43 |
|
6 |
JPF |
2806-6 |
28.5 |
25.2 |
3×1 |
7.3 |
23.9 |
43 |
|
|
32 |
10 |
JPF |
3210-6 |
33.75 |
27.2 |
3×1 |
19.3 |
49.9 |
54 |
|
36 |
10 |
JPF |
3610-6 |
37 |
30.5 |
3×1 |
20.6 |
56.2 |
58 |
|
40 |
10 |
JPF |
4010-6 |
41.75 |
35.2 |
3×1 |
22.2 |
65.3 |
62 |
|
螺母尺寸 |
丝杠轴的惯性力矩/mm kg·cm2/mm |
螺母质量 kg |
轴质量 kg/m |
||||||||
|
|
法兰直径 D1 |
全长 L1 |
H |
B1 |
B2 |
PCD |
d1×d2×h |
润滑孔 A |
|||
|
|
46 |
52 |
10 |
42 |
16.5 |
36 |
4.5×8×4.5 |
M6 |
2.96×10-4 |
0.22 |
1.0 |
|
|
46 |
60 |
10 |
50 |
20 |
36 |
4.5×8×4.5 |
M6 |
2.96×10-4 |
0.24 |
0.99 |
|
|
49 |
60 |
10 |
50 |
19.5 |
39 |
4.5×8×4.5 |
M6 |
5.05×10-4 |
0.3 |
1.34 |
|
|
57 |
80 |
11 |
69 |
26.5 |
45 |
5.5×9.5×5.5 |
M6 |
1.23×10-3 |
0.46 |
2.15 |
|
|
66 |
80 |
11 |
69 |
26 |
51 |
5.5×9.5×5.5 |
M6 |
3.01×10-3 |
0.6 |
3.45 |
|
|
72 |
112 |
12 |
100 |
42 |
58 |
6.6×11×6.5 |
M6 |
3.01×10-3 |
1.2 |
3.26 |
|
|
69 |
80 |
12 |
68 |
25 |
55 |
6.6×11×6.5 |
M6 |
4.74×10-3 |
0.66 |
4.27 |
|
|
69 |
90 |
12 |
78 |
35 |
55 |
6.6×11×6.5 |
M6 |
4.74×10-3 |
0.72 |
4.44 |
|
|
88 |
135 |
15 |
120 |
53.5 |
70 |
9×14×8.5 |
M6 |
8.08×10-3 |
1.84 |
5.49 |
|
|
98 |
138 |
18 |
120 |
53.5 |
77 |
11×17.5×11 |
M6 |
1.29×10-2 |
2.22 |
6.91 |
|
|
104 |
138 |
18 |
120 |
53.5 |
82 |
11×17.5×11 |
PT 1/8 |
1.97×10-2 |
2.42 |
8.81 |
我司备有THK轧制级滚珠丝杆大量现货，欢迎来电咨询议价。
