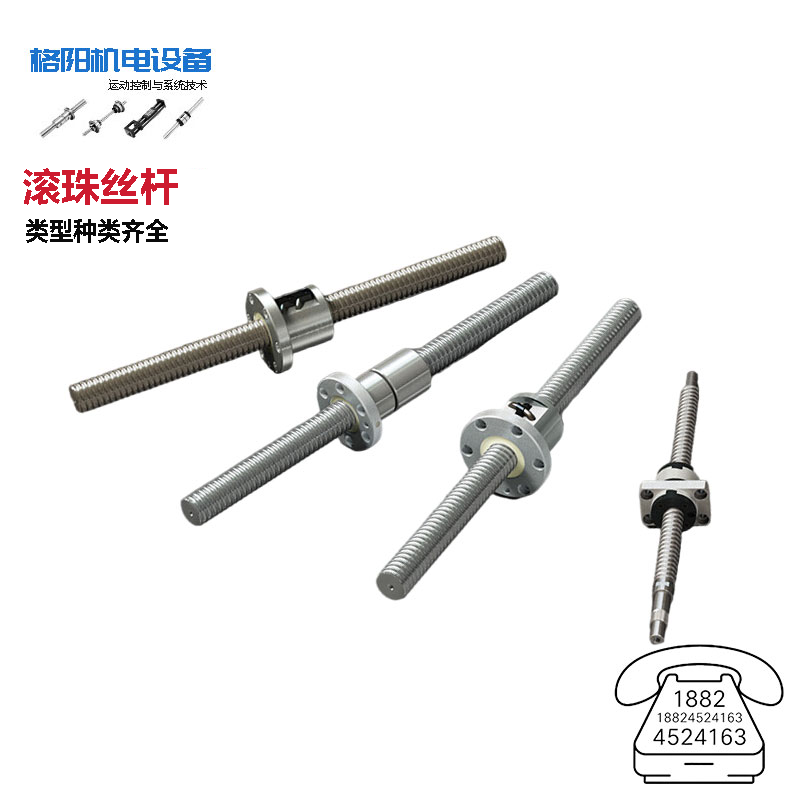

THK研磨丝杆、BNK1202、标准套品

产品品牌：日本THK
产品型号：BNK1202
产品价格：洽谈
录入时间：2022-08-03
浏览次数：103 次
在线客服：
电话咨询：18824524163

PDF资料下载产品介绍/参数

优势特点：THK标准加工研磨丝杆BNK1202，丝杆外径12mm，导程2mm，套品出厂，轴端标准加工，研磨C5精度，1202规格同时也备有不锈钢材质型丝杆。如果与支承单元、螺母座配套使用就能直接装配。从而能简单地获得高精度的进给装置。

型号：BNK1202

THK标准加工研磨丝杆BNK1202，丝杆外径12mm，导程2mm，套品出厂，轴端标准加工，研磨C5精度，1202规格同时也备有不锈钢材质型丝杆。如果与支承单元、螺母座配套使用,就能直接装配。从而,能简单地获得高精度的进给装置。

BNK1202标准规格型号尺寸

公称型号	行程	丝杠轴长度
		L1	L2	L3
BNK 1202-3RRG0+154LC3Y	50	85	99	154
BNK 1202-3RRG0+154LC5Y
BNK 1202-3RRG2+154LC7Y
BNK 1202-3RRG0+204LC3Y	100	135	149	204
BNK 1202-3RRG0+204LC5Y
BNK 1202-3RRG2+204LC7Y
BNK 1202-3RRG0+254LC3Y	150	185	199	254
BNK 1202-3RRG0+254LC5Y
BNK 1202-3RRG2+254LC7Y
BNK 1202-3RRG0+304LC3Y	200	235	249	304
BNK 1202-3RRG0+304LC5Y
BNK 1202-3RRG2+304LC7Y
BNK 1202-3RRG0+354LC3Y	250	285	299	354
BNK 1202-3RRG0+354LC5Y
BNK 1202-3RRG2+354LC7Y

丝杠轴轴心的振摆 D	螺母外圆面的振摆 H	法兰垂直度 I	螺纹沟槽面的振摆 J	导程精度		螺母质量 kg	轴质量 kg/m
丝杠轴轴心的振摆 D	螺母外圆面的振摆 H	法兰垂直度 I	螺纹沟槽面的振摆 J	代表运行距离误差	变动	螺母质量 kg	轴质量 kg/m
0.02	0.01	0.008	0.007	±0.008	0.008	0.05	0.71
0.035	0.012	0.01	0.011	±0.018	0.018	0.05	0.71
0.04	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.05	0.71
0.03	0.01	0.008	0.007	±0.01	0.008	0.05	0.71
0.04	0.012	0.01	0.011	±0.02	0.018	0.05	0.71
0.055	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.05	0.71
0.03	0.01	0.008	0.007	±0.01	0.008	0.05	0.71
0.04	0.012	0.01	0.011	±0.02	0.018	0.05	0.71
0.055	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.05	0.71
0.04	0.01	0.008	0.007	±0.012	0.008	0.05	0.71
0.05	0.012	0.01	0.011	±0.023	0.018	0.05	0.71
0.055	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.05	0.71
0.04	0.01	0.008	0.007	±0.012	0.008	0.05	0.71
0.05	0.012	0.01	0.011	±0.023	0.018	0.05	0.71
0.065	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.05	0.71

滚珠丝杠（有时称为丝杠、动力丝杠、梯形丝杠或平移丝杠）曾经被认为只是滚珠丝杠的廉价替代品，并且仅适用于要求不高的应用中的有限用途，现在已经发展并提供了许多显着优势。替代技术。事实上，当今可用的许多丝杠和梯形丝杠被认为是许多特定运动控制功能的首选。

与在滚珠轴承上运行的滚珠丝杠不同，这些丝杠没有内部移动部件。它们依靠螺母和螺杆之间的滑动摩擦，并具有更深的螺旋凹槽，带有梯形或三角形螺纹和配合螺母来平移运动。因此，这些螺杆通常比滚珠丝杠更便宜，并且提供更大的灵活性，滚珠丝杠通常更难修改或定制以适应特定应用。然而，这一优势只是不断增长的丝杠优势的冰山一角。

滚珠丝杠组件由一个丝杠和一个螺母组成，每个都有匹配的螺旋槽。滚珠在这些凹槽之间滚动，提供螺母和丝杠之间的接触。这些循环轴承使装置能够以极高的效率运行，具有出色的静态和动态额定载荷。
