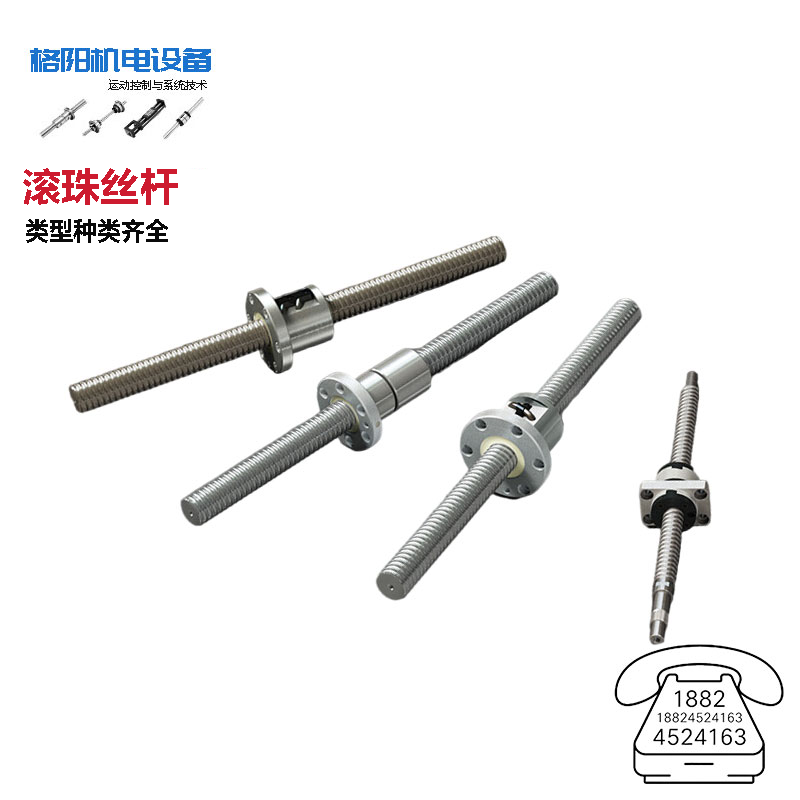

THK微型丝杆、精密研磨丝杠、BNK1002、标准套品

产品品牌：日本THK
产品型号：BNK1002
产品价格：洽谈
录入时间：2022-07-05
浏览次数：92 次
在线客服：
电话咨询：18824524163

PDF资料下载产品介绍/参数

优势特点：THK-BNK1002，丝杠轴和螺母的形状都为小型设计。如果与支承单元、螺母座配套使用就能直接装配。从而能简单地获得高精度的进给装置。

型号：BNK1002

THK-BNK1002，丝杠轴和螺母的形状都为小型设计。如果与支承单元、螺母座配套使用,就能直接装配。从而,能简单地获得高精度的进给装置。

滚珠丝杠就是这样：在滚珠轴承上运行的丝杠。螺杆和螺母具有匹配的螺旋槽或滚道，滚珠轴承在这些滚道中循环。螺杆和螺母之间没有物理接触。当螺杆或螺母旋转时，滚珠到达螺母的尾端，它们通过返回管从这个“俯仰”触点偏转或引导，并返回回路的前端。在那里，循环重新开始，球不断循环。

球节直径

（滚珠圆直径）

当滚珠与滚珠丝杠和滚珠螺母滚道接触时，通过滚珠中心的理论圆柱。

导程精度

（精度）实际行程与基于丝杠导程的理论行程之间的差异。标准螺杆的导程误差不会超过300mm +/-0.05，而优质螺杆不会超过300mm+/-0.008。导程误差是根据滚珠丝杠螺纹的实际长度累积的。参考。 7-8 类 ANSI B5.48-1977。可以提供描述增量导程偏差偏移的导程图表（根据要求）。这些增量偏移可以输入到运动控制器中以进行超前误差补偿。

BNK1002规格尺寸

公称型号	行程	丝杠轴长度
		L1	L2	L3
BNK 1002-3RRG0+143LC3Y	50	85	97	143
BNK 1002-3RRG0+143LC5Y
BNK 1002-3RRG2+143LC7Y
BNK 1002-3RRG0+193LC3Y	100	135	147	193
BNK 1002-3RRG0+193LC5Y
BNK 1002-3RRG2+193LC7Y
BNK 1002-3RRG0+243LC3Y	150	185	197	243
BNK 1002-3RRG0+243LC5Y
BNK 1002-3RRG2+243LC7Y
BNK 1002-3RRG0+293LC3Y	200	235	247	293
BNK 1002-3RRG0+293LC5Y
BNK 1002-3RRG2+293LC7Y

丝杠轴轴心的振摆 D	螺母外圆面的振摆 H	法兰垂直度 I	螺纹沟槽面的振摆 J	导程精度		螺母质量 kg	轴质量 kg/m
丝杠轴轴心的振摆 D	螺母外圆面的振摆 H	法兰垂直度 I	螺纹沟槽面的振摆 J	代表运行距离误差	变动	螺母质量 kg	轴质量 kg/m
0.02	0.009	0.008	0.007	±0.008	0.008	0.045	0.47
0.035	0.012	0.01	0.011	±0.018	0.018	0.045	0.47
0.04	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.045	0.47
0.03	0.009	0.008	0.007	±0.01	0.008	0.045	0.47
0.035	0.012	0.01	0.011	±0.02	0.018	0.045	0.47
0.04	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.045	0.47
0.03	0.009	0.008	0.007	±0.01	0.008	0.045	0.47
0.04	0.012	0.01	0.011	±0.02	0.018	0.045	0.47
0.055	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.045	0.47
0.03	0.009	0.008	0.007	±0.012	0.008	0.045	0.47
0.04	0.012	0.01	0.011	±0.023	0.018	0.045	0.47
0.055	0.02	0.014	0.014	运行距离误差∶±0.05/300		0.045	0.47
