优势特点：THK特种环境专用导轨RSR15M1WV，导轨组合高度16mm，滑块宽60mm，滑轨高9.5mm，孔距40mm，此类型导轨可在100℃以上的环境下使用，在选型过程中计算额定寿命时，请务必在基本动态额定载荷的基础上乘以温度系数。
型号：RSR15M1WV
THK特种环境专用导轨RSR15M1WV，导轨组合高度16mm，滑块宽60mm，滑轨高9.5mm，孔距40mm，此类型导轨可在100℃以上的环境下使用，在选型过程中计算额定寿命时，请务必在基本动态额定载荷的基础上乘以温度系数。THK滑块如果从轨道上卸下,则钢球有可能脱落，请注意。
|
公称型号 |
外形尺寸 |
LM滑块尺寸 |
H3 |
|||||||||||
|
高度 M |
宽度 W |
长度 L |
B |
C |
S×ℓ |
L1 |
T |
K |
N |
E |
润滑孔 d |
油嘴 |
||
|

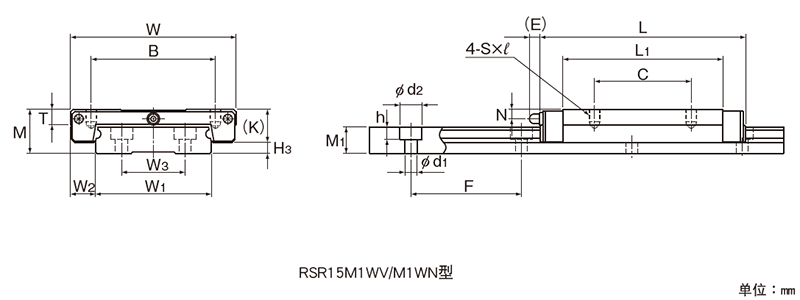

RSR15M1WV RSR15M1WN |
16 |
60 |
55.5 74.5 |
45 |
20 35 |
M4×4.5 |
38.9 57.9 |
5.6 |
12 |
3.5 |
3 |
— |
PB107 |
4 |
|
LM轨道尺寸 |
基本额定载荷 |
静态容许力矩 N•m＊ |
质 量 |
||||||||||||
|
宽度 W1 |
W2 |
W3 |
高度 M1 |
孔距 F |
d1×d2×h |
长度＊ Max |
C kN |
C0 kN |
MA |
MB |
MC |
LM 滑块 kg |
LM 轨道 kg/m |
||
|
单滑块 |
双滑块 紧靠 |
单滑块 |
双滑块 紧靠 |
单滑块 |
|||||||||||
|
0 42 ‒0.05 |
9 |
23 |
9.5 |
40 |
4.5×8×4.5 |
1800 |
6.66 9.91 |
9.8 14.9 |
50.3 110 |
278 555 |
44.4 97.3 |
248 490 |
168 255 |
0.17 0.21 |
3 |
随着社会的不断发展，城市工业化也是发展迅速，在工业化的城市里面少不了的当然是机械行业了，在机械行业中那些高精密的工作，大多数也是由精度比较高的导轨来完成。那么随着这些的变化，导轨的出现给我我们极大的帮助，市面上导轨出现越多我们就越分辨不出它的质量。那么我们就为大家分析一下如何来衡量THK直线滑轨RSR15M1WV的质量。
THK直线滑轨RSR15M1WV式机械加工过程中很重要的一个部件，因此，在质量上需要检测过关，否则就会影响到元件加工效果。下面，我们可以从直线导轨的内部结构来进行剖析，从而看看如何衡量直线导轨的质量。
一般来说，直线导轨是由导轨、护套、 集电器、吊挂器、连接器等零部件组成的，可以根据不同的元件要求来进行配置膨胀段。首先我们要看导轨碳刷使用寿命，一般这个组件是属于易耗品，在行驶距离就会影响到设备的维护周期。
THK直线导轨应用机械及设备
机械加工中心、工具机、精密加工、重型切削机床、大理石切割机、磨床、射出机、冲床、自动化装置、运输设备、量测仪器
