优势特点：RSR-M1型凭借THK在材料、热处理和润滑方面的独有技术高温用微型LM滚动导轨RSR-M1型的最高工作温度达到了150℃。典型的高温环境专用导轨
RSR-M1型的种类
单位：mm
|
公称型号 |
外形尺寸 |
LM滑块尺寸 |
H3 |
|||||||||||
|
高度
M |
宽度
W |
长度
L |
B |
C |
S×l |
L1 |
T |
K |
N |
E |
润滑孔
d |
油嘴 |
||
|
RSR 9M1K RSR 9M1N |
10 |
20 |
30.8 41 |
15 |
10 16 |
M3×3 |
19.8 29.8 |
— |
7.8 |
— |
— |
— |
— |
2.2 |
|
RSR 12M1V RSR 12M1N |
13 |
27 |
35 47.7 |
20 |
15 20 |
M3×3.5 |
20.6 33.3 |
— |
10 |
3 |
— |
2 |
— |
3 |
|
RSR 15M1V RSR 15M1N |
16 |
32 |
43 61 |
25 |
20 25 |
M3×4 |
25.7 43.5 |
— |
12 |
3.5 |
3.6 3.7 |
— |
PB107 |
4 |
|
RSR 20M1V RSR 20M1N |
25 |
46 |
66.5 86.3 |
38 |
38 |
M4×6 |
45.2 65 |
5.7 |
17.5 |
5 |
6.4 |
— |
A-M6F |
7.5
|
|
LM轨道尺寸 |
基本额定负荷 |
静态容许力矩 N·m＊ |
质 量 |
|||||||||||
|
宽度
W1 |
W2 |
高度
M1 |
孔距
F |
d1×d2×h |
长度＊
Max |
C
kN |
C0
kN |
MA |
MB |
MC |
LM滑块
kg |
LM轨道
kg/m |
||
|
单滑块 |
双滑块紧靠 |
单滑块 |
双滑块紧靠 |
单滑块 |
||||||||||
|
9 0 -0.02 |
5.5 |
5.5 |
20 |
3.5×6×3.3 |
1000 |
1.47 2.6 |
2.25 3.96 |
7.34 18.4 |
43.3 97 |
7.34 18.4 |
43.3 97 |
10.4 18.4 |
0.018 0.027 |
0.32 |
|
12 0 -0.025 |
7.5 |
7.5 |
25 |
3.5×6×4.5 |
1340 |
2.65 4.3 |
4.02 6.65 |
11.4 28.9 |
74.9 163 |
10.1 25.5 |
67.7 145 |
19.2 31.8 |
0.037 0.055 |
0.58 |
|
15 0 -0.025 |
8.5 |
9.5 |
40 |
3.5×6×4.5 |
1430 |
4.41 7.16 |
6.57 10.7 |
23.7 63.1 |
149 330 |
21.1 55.6 |
135 293 |
38.8 63 |
0.069 0.093 |
0.925 |
|
20 0 -0.03 |
13 |
15 |
60 |
6×9.5×8.5 |
1800 |
8.82 14.2 |
12.7 20.6 |
75.4 171 |
435 897 |
66.7 151 |
389 795 |
96.6 157 |
0.245 0.337 |
1.95
|

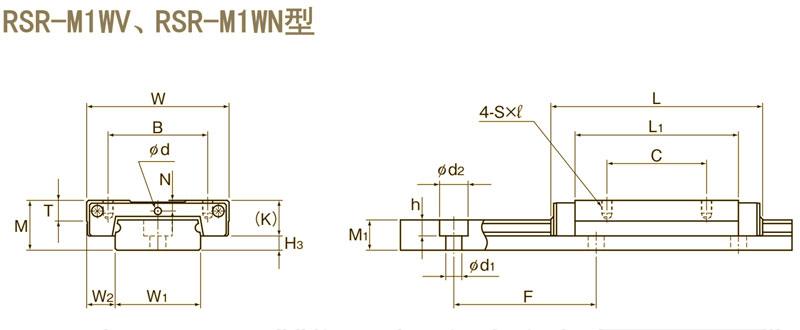

单位∶mm
|
公称型号 |
外形尺寸 |
LM滑块尺寸 |
H3 |
|||||||||||
|
高度
M |
宽度
W |
长度
L |
B |
C |
S×l |
L1 |
T |
K |
N |
E |
润滑孔
d |
油嘴 |
||
|
RSR 9M1WV RSR 9M1WN |
12 |
30 |
39 50.7 |
21 23 |
12 24 |
M2.6×3 M3×3 |
27 38.7 |
— |
7.8 |
2 |
— |
1.6 |
— |
4.2 |
|
RSR 12M1WV RSR 12M1WN |
14 |
40 |
44.5 59.5 |
28 |
15 28 |
M3×3.5 |
30.9 45.9 |
4.5 |
10 |
3 |
— |
2 |
— |
4 |
|
RSR 15M1WV RSR 15M1WN |
16 |
60 |
55.5 74.5 |
45 |
20 35 |
M4×4.5 |
38.9 57.9 |
5.6 |
12 |
3.5 |
3 |
— |
PB107 |
4 |
|
LM轨道尺寸 |
基本额定负荷 |
静态容许力矩 N·m＊ |
质 量 |
||||||||||||
|
宽度
W1 |
W2 |
W3 |
高度
M1 |
孔距
F |
d1×d2×h |
长度＊
Max |
C
kN |
C0
kN |
MA
|
MB
|
MC
|
LM 滑块
kg |
LM 轨道
kg/m |
||
|
单滑块 |
双滑块紧靠 |
单滑块 |
双滑块紧靠 |
单滑块 |
|||||||||||
|
18 0 -0.05 |
6 |
— |
7.5 |
30 |
3.5×6×4.5 |
1000 |
2.45 3.52 |
3.92 5.37 |
16 31 |
92.9 161 |
16 31 |
92.9 161 |
36 49.4 |
0.035 0.051 |
1.08 |
|
24 0 -0.05 |
8 |
— |
8.5 |
40 |
4.5×8×4.5 |
1340 |
4.02 5.96 |
6.08 9.21 |
24.5 53.9 |
138 274 |
21.7 47.3 |
123 242 |
59.5 90.1 |
0.075 0.101 |
1.5 |
|
42 0 -0.05 |
9 |
23 |
9.5 |
40 |
4.5×8×4.5 |
1430 |
6.66 9.91 |
9.8 14.9 |
50.3 110 |
278 555 |
44.4 97.3 |
248 490 |
168 255 |
0.17 0.21 |
3 |
RSR-M1型公称型号解析
本公司长期供应THK全系列产品、直线导轨、滚珠丝杠、线性模组，保证及时供应客户所需产品和配套的技术支持。
详情请咨询------东莞市格阳机电设备有限公司 TEL:0769-89974151/18824524163
