SHW型

THK直线导轨\宽幅型滑块\重负荷型滑轨滑块\SHW27CA

  • 产品品牌:日本THK
  • 产品型号:SHW27CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:210 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK为使SHW27CA滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定负荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用用途广泛。

型号:SHW27CA

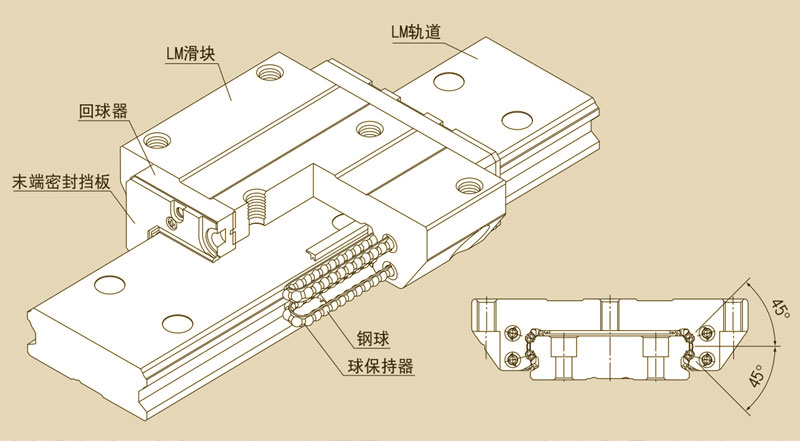

结构

THK球保持器特点

1.SHW27CA此宽幅高刚性LM滚动导轨使用球保持器,实现了低噪音、长期免维护以及出色的高速性。
2.使用球保持器消除了钢球之间的相互摩擦,提高了润滑油(剂)的保持性,因此实现了出色的低发尘性



THK-SHW导轨类型

SHW-CA型导轨滑块的法兰部实施了螺纹加工,可以从上下任选一方向安装。同时也增加了负载值。



直线导轨的间隙和预压

     间隙:滑块、轨道与钢球之间的间隙。

     预压:预先给钢珠负荷力(加大钢珠直径)利用钢珠和轨道之间负向间隙给于预压。提高刚性及消除间隙。



导轨预压等级

分为轻预压(Z0)、中预压(ZA)、重预压(ZB)



SHW27CA规格尺寸图表

                                                                                                                                                                单位:mm



公称型号

外形尺寸

LM滑块尺寸



H3



高度

M



宽度

W



长度

L



B



C



H



S



L1



T



T1



K



N



E



油嘴

HRW 27CA

27

80

72.8

70

40

5.3

M6

51.8

9.5

10

24

6

12

B-M6F

3

LM轨道尺寸

基本额定负荷

静态容许力矩 kN·m*

质量

宽度W1

±0.05



W2



W3



高度

M1



孔距

F



d1×d2×h



长度*

Max



C

kN



C0

kN

MA



MB



MC

LM

滑块

kg

LM

轨道

kg/m

单滑块

双滑块紧靠

单滑块

双滑块紧靠

单滑块

42

19

24

15

60

4.5×7.5×5.3

3000

(1200)

11.5

20.4

0.156

0.874

0.156

0.874

0.398

0.5

4.3



产品实物图:

THK-SHW系列公称型号说明:

THK-SHW系列直线导轨应用设备:

IC印刷电路板钻孔机Z轴 、小型放电加工机Z轴 、装料器 、加工中心机 、 NC车床 、机器人 、线切割机 、 APC 、半导体液晶制造装置 、测量仪 、硅晶圆搬送装置 、建设设备 、铁道车辆等机械设备。



THK-SHW系列直线导轨型号:

SHW 12CAM SHW 14CAM SHW 17CAM SHW 21CA SHW 27CA

SHW 35CA SHW 50CA  SHW 12CRM SHW 12HRM SHW 14CRM

SHW 17CRM SHW 21CR SHW 27CR SHW 35CR SHW 50CR
